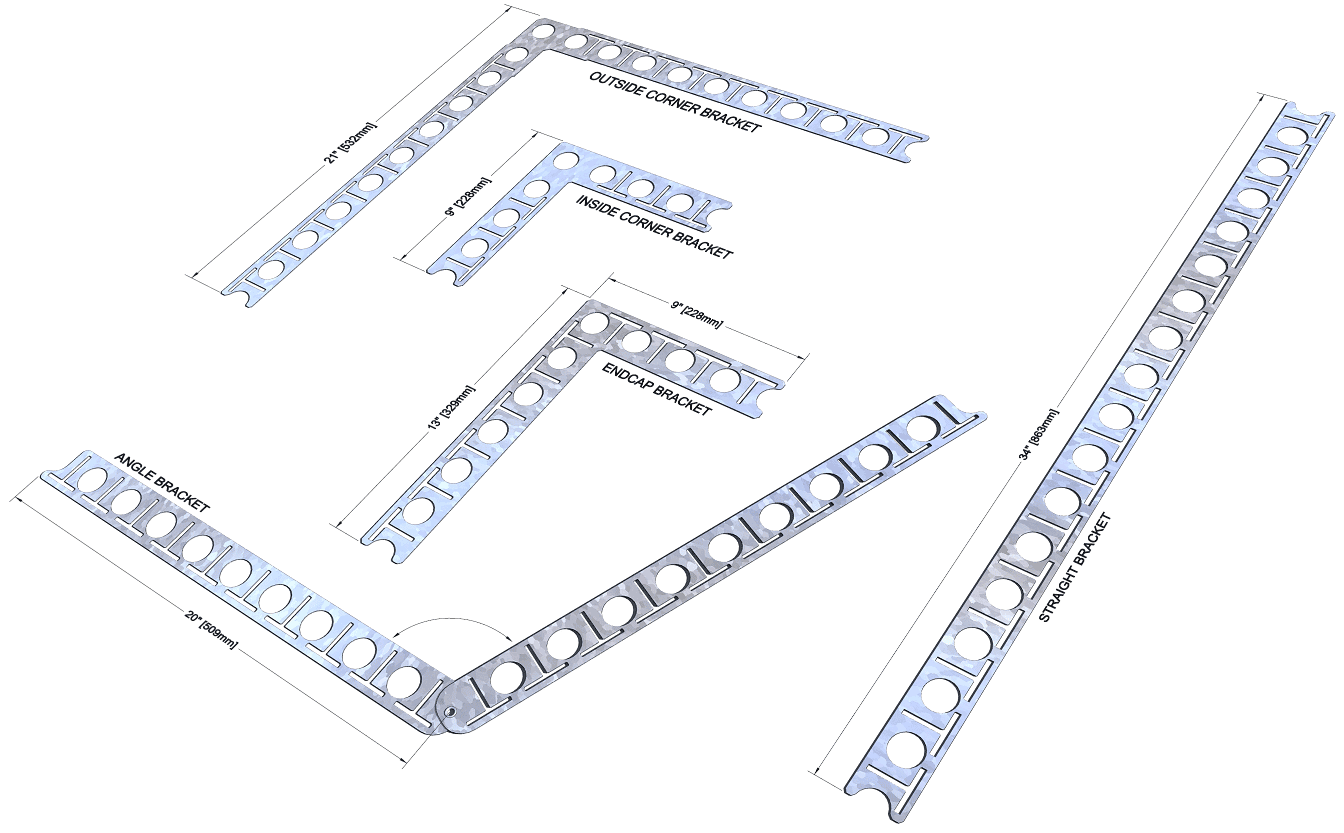

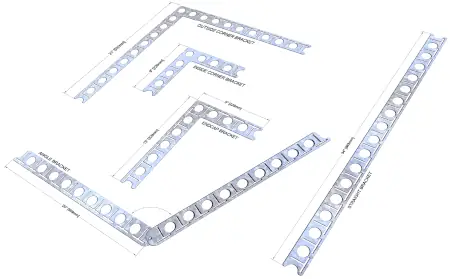

Esquadros de Metal Quad-Lock

Os esquadros de metal únicos da Quad-Lock tornam a montagem rápida, simples e segura de muitos elementos das paredes ICF. Os suportes metálicos encaixam-se nos Painéis e Ligações para proporcionar um suporte crítico contra a pressão do betão, sem necessidade de escoramento externo. Isto também significa que na maioria dos casos, as equipas podem trabalhar em segurança a partir do interior do edifício (a partir dos sucessivos níveis do piso) sem escadas ou andaimes necessários no exterior do edifício.

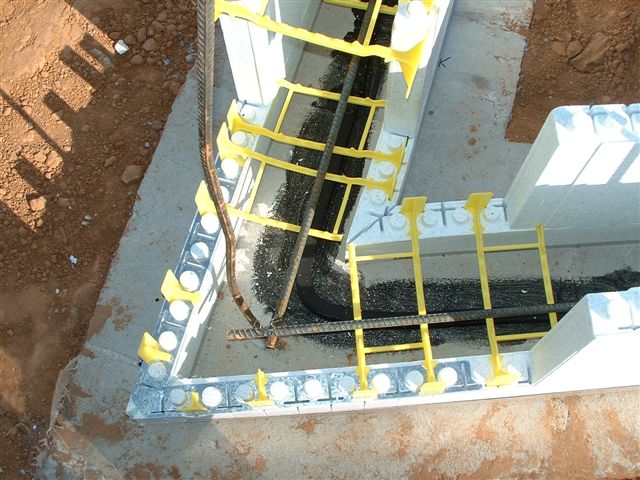

Esquadros de canto

Os esquadros de canto Quad-Lock permitem a montagem rápida e segura de cantos de 90 graus e eliminam a necessidade de qualquer escora de canto externa. Apresentam-se em duas configurações: o esquadro de canto interior e o esquadro de canto exterior.

• Os esquadros de canto interior são utilizados em cada fila dos painéis interiores, com excepção da fila superior, para cantos de 90 graus e nos cantos interiores das paredes em T e nas intersecções de parede de 4 vias.
• Os esquadros de canto exteriores são utilizados em cada fila dos painéis de canto exteriores, novamente com excepção da fila superior, e como reforço para a parede traseira das paredes T.

Os esquadros de canto são feitos de aço galvanizado plano e são concebidos para caberem sobre painéis Quad-Lock colocados a 90° uns sobre os outros. Os esquadros têm furos que coincidem com os pernos de encaixe dos painéis, e ranhuras que permitem que as ligações e as flanges destas sejam inseridas uma vez que o esquadro tenha sido colocado sobre os painéis.

Quando instalados correctamente, os esquadros de canto combinados com as ligações e as flanges destas por si só irão absorver as forças do betão durante a betonagem e às respetivas taxas de queda (slump) e vazamento recomendadas, eliminando a necessidade de escoramento estrutural nos cantos. As escoras podem ser necessárias apenas para assegurar o prumo e o alinhamento em relação ao resto da parede.

Os esquadros de canto e ângulo são rebaixados da superfície dos painéis EPS para minimizar as pontes térmicas e evitar a passagem de reboco.

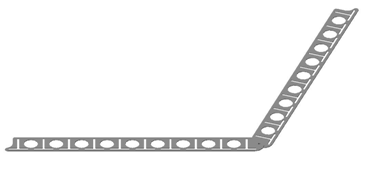

Esquadros Angulares

QOs esquadros angulares Quad-Lock permitem a fácil formação e fixação de ângulos de parede em quase qualquer grau. Uma vez que as extremidades do painel são cortadas com a bissetriz do ângulo desejado (e através do centro de um dos pernos dos Painéis), o esquadro dobra-se para fora para corresponder ao ângulo da parede.

Similar ao esquadro de canto de 90°, as ligações e as flanges destas são colocadas através do esquadro angular e dentro do painel. Os suportes angulares só são necessários no exterior do ângulo e garantirão que a parede seja mantida unida e de prumo sem a necessidade de escoramento extra.



Esquadros rectos

Suportes rectos de 864mm de comprimento seguram cantos 90° em paredes mais grossas e intersecções de parede de 4 vias:

Uma vez que os Esquadros de Canto Exterior podem não ser suficientemente compridos para paredes mais espessas (exigindo Ligações Vermelhas ou mais compridas), os Esquadros Retos podem ser cortados ao meio e sobrepostos com os Esquadros de Canto Exterior para os estender. Assegure-se de que se adicionam flanges nas sobreposições, as quais devem ter um mínimo de 3 ranhuras.

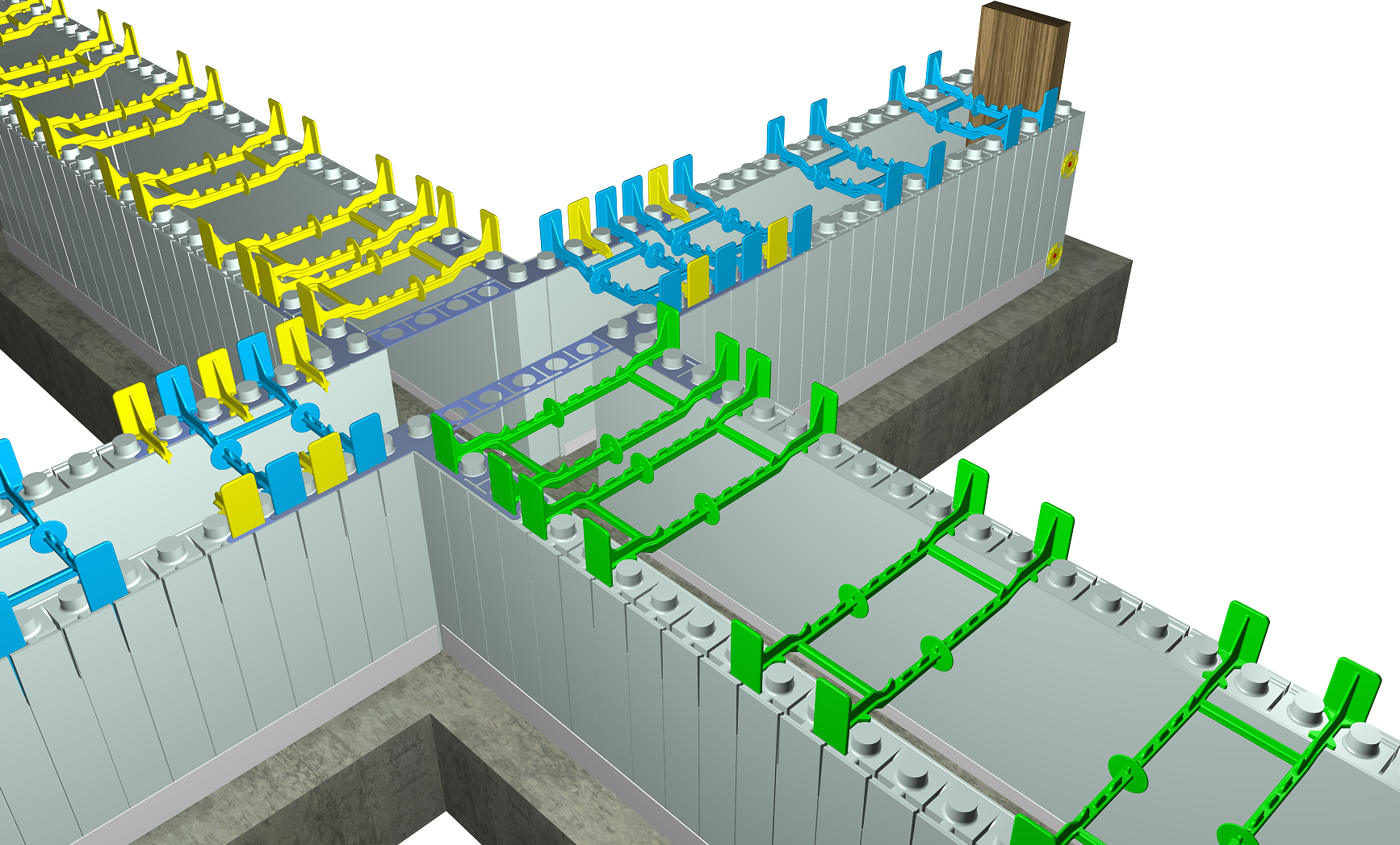

Os Esquadros rectos podem também fixar a intersecção de paredes de 4 vias, colocando pares de Esquadros rectos que se estendem através das paredes que se intersectam. Isto proporciona uma ligação sólida entre dois segmentos de parede que tenham sido interrompidos por outra parede. Por exemplo, o diagrama mostra uma parede exterior que passa entre uma parede interior. Esta situação é comum em edifícios comerciais e residenciais multi-familiares, em áreas como:

• Áreas que requerem separação entre unidades
• Apoio de componentes de telhados pesados
• Reforço de muros de contenção

O muro de suporte pode agora ser fixado a uma secção de parede mais longa, e não terá de ser escorado do exterior do edifício. No caso de construção de vários andares, quanto mais alto for o edifício, mais seguro e mais económico se torna, uma vez que as equipas podem trabalhar em segurança a partir do interior do edifício. Ver Detalhes

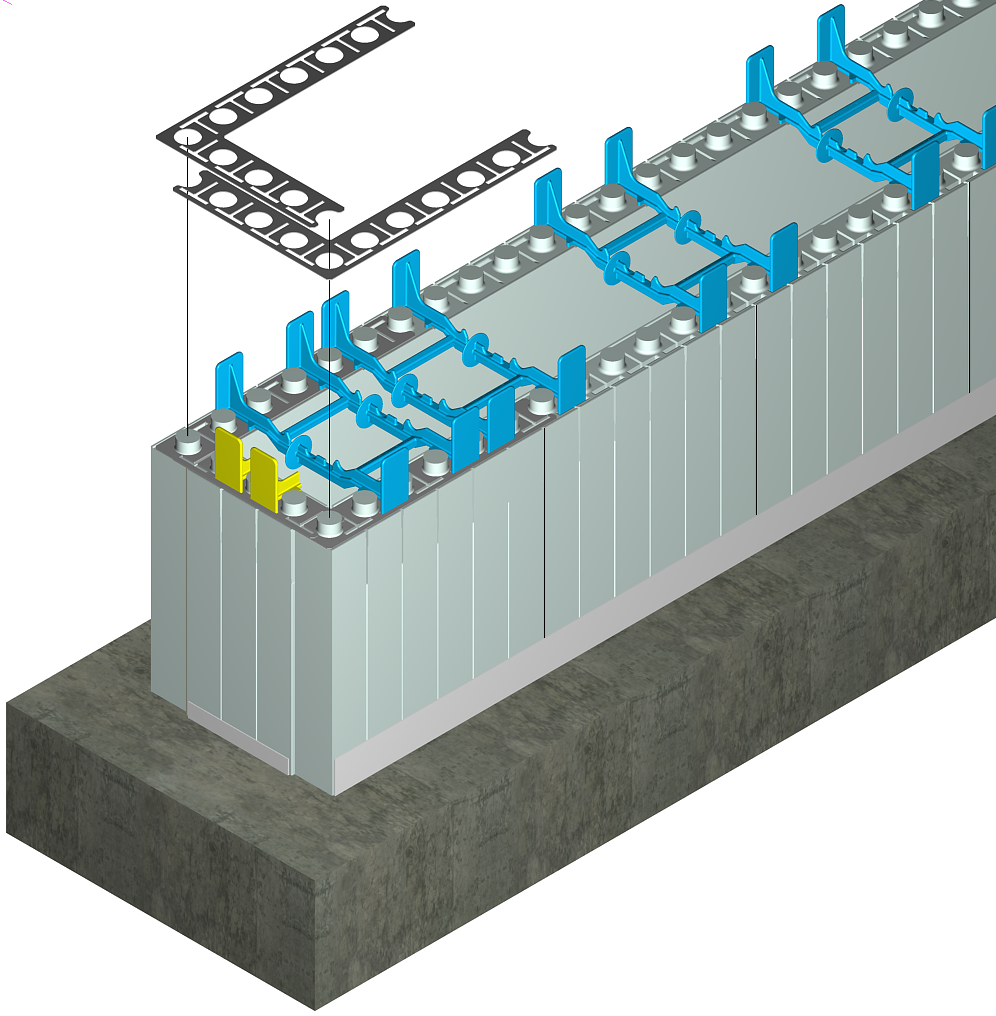

Esquadro de Topo

Os Esquadros de Topo ajudam a fechar paredes de Topo. Usando os cortes não usados dos painéis, o Esquadro de Topo substitui as formas de madeira ou contraplacado e não deixa nenhum betão exposto.o Esquadro de Topo é semelhante a um suporte de canto exterior e pode ser utilizado para parede de Topo com dimensões nominais de 150mm a 300mm.
