Formas de Betão Isolante - Painéis

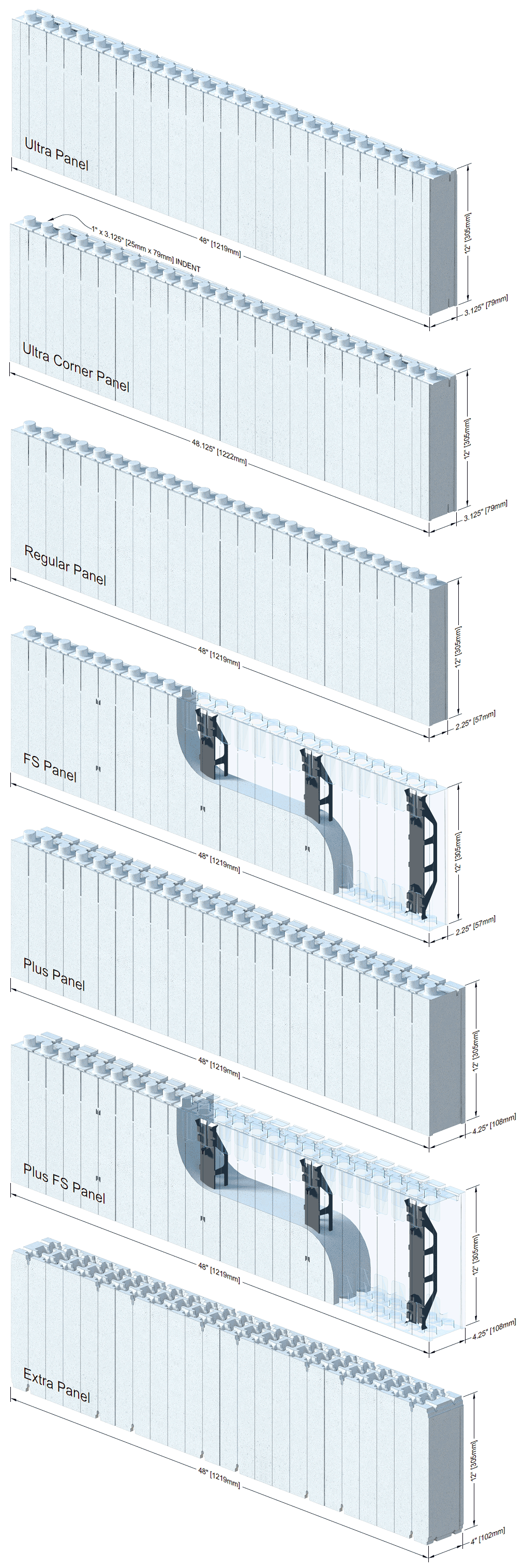

Os painéis Quad-Lock têm 1219mm de comprimento, 305mm de altura e estão disponíveis em diferentes espessuras:

Os Painéis Regular têm 57mm de espessura e só são recomendados para utilização por instaladores experientes de Quad-Lock.

Os painéis Ultra têm 79mm de espessura e cerca de 20%mais fortes do que os painéis Regular, com quase 30% mais de valor de isolamento.

Os Painéis Plus têm 108mm de espessura e foram desenvolvidos para paredes que requerem valores de isolamento ainda mais elevados.

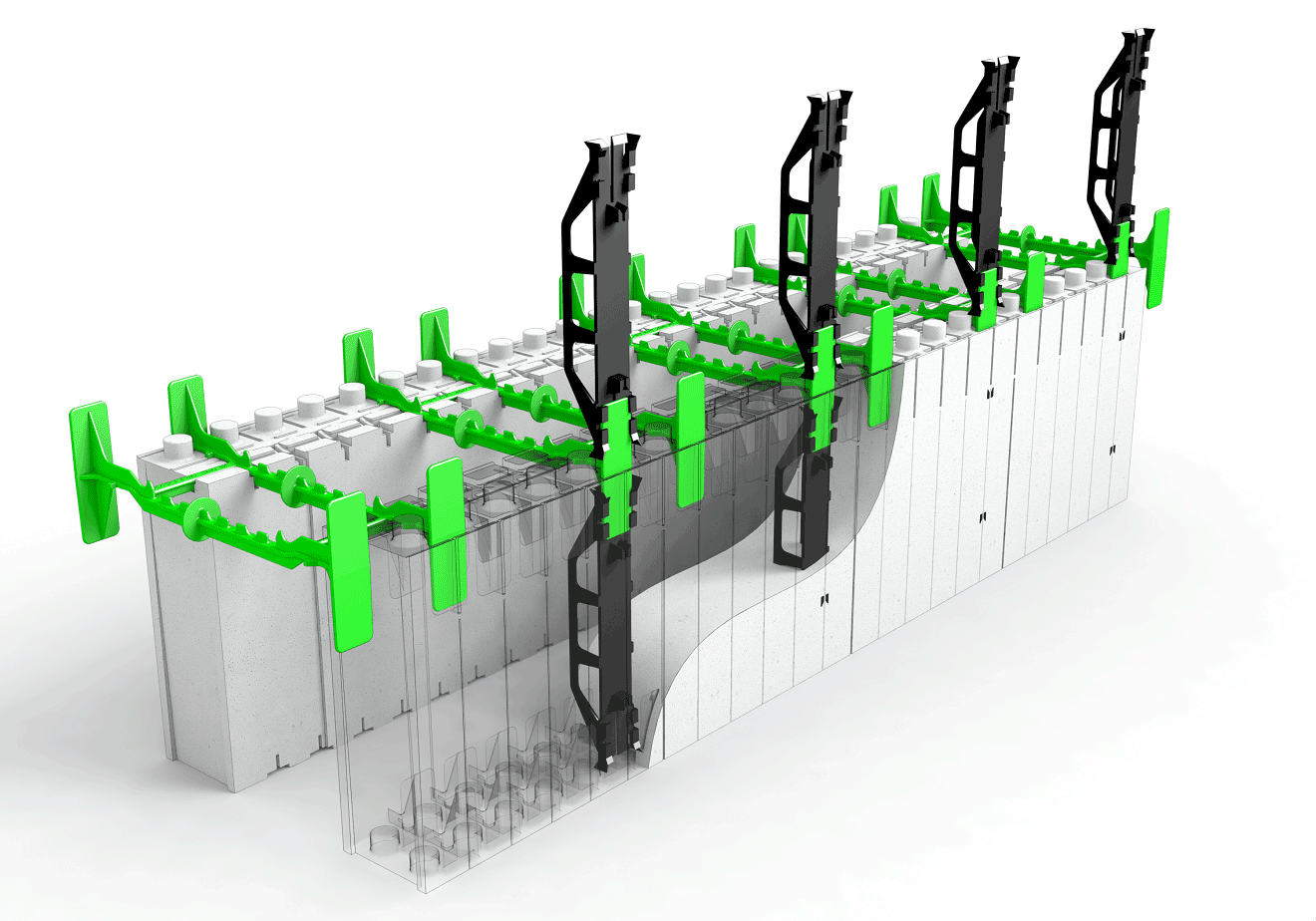

Opcional - Tiras de Fixação Opcionais ("FS") para painéis Regular e Plus proporcionam uma superfície de ancoragem contínua para revestimento exterior/ revestimento exterior (por exemplo, revestimento em vinil ou fibrocimento) onde for necessário. São tiras de 38mm de largura feitas de plástico ABS Forte, moldadas nos painéis a cada 305mm. Localizados a 51mm à esquerda de uma extremidade e todas as ranhuras profundas nos painéis FS, estendem-se à superfície do painel em pequenos pontos para fácil identificação. As ligações Quad-Lock são trancadas nas tiras de fixação para criar uma superfície de fixação vertical ininterrupta (sem quebras ou fendas para complicar a instalação lateral). Os painéis FS podem ser utilizados em locais seleccionados ou em um ou ambos os lados das paredes, conforme necessário.

Os Painéis FS Regular têm as mesmas dimensões que os Painéis Regular, mas apresentam as Tiras de Fixação.

Plus-FS Panels têm as mesmas dimensões que os Painéis PLUS e também contêm as Tiras de Fixação.

Todos os painéis acima referidos têm encaixes ao longo da sua parte superior e inferior com ranhuras moldadas a cada 51mm para encaixar os painéis com as ligações Quad-Lock, assegurando que cada painel alinhará com precisão. Os painéis são ligeiramente pontuados a cada 51mm para facilitar a medição e o corte. Cada painel de 305mm tem uma ranhura mais pesada para marcar a colocação das ligações.

Os PainéisExtra têm uma espessura de 102mm e podem ser adicionados em uma ou mais camadas no interior da cofragem ICF Quad-Lock, sempre na lateral externa do edifício.

Paineis Extra Panels adicionados
Extra Panel Insulation

Usando combinações de painéis Quad-Lock são possíveis muitos valores de isolamento diferentes, dando-lhe a escolha de verdadeiros valores U of 0.26, 0.21, 0,19, 0.14, 0.13, 0.11, and 0.10 W/(m²K).

Peça já um orçamento gratuito
ICF Panels by Quad-Lock

Configuração de Painéis EPS & Valor-U

Os painéis Quad-Lock são feitos de Poliestireno Expandido (EPS) com um retardador de fogo sem HBCD. O EPS é considerado um isolamento de classe mundial com qualidades que o tornam impermeável ao tempo e à humidade. O EPS é inerte e quimicamente estável e não emitirá quaisquer gases para áreas vivas sob utilização normal. Os valores de U abaixo foram calculados por normas ASTM a 24˚C, um dos poucos métodos permitidos pelas leis de publicidade. Note-se que o Manual ASHRAE permite utilizar valores U mais elevados e mais precisos para o EPS, especialmente em condições mais frias, em contraste com alguns outros materiais de isolamento que têm um desempenho pior do que o anunciado quando o aquecimento ou arrefecimento é realmente necessário. O EPS é bastante diferente do XPS (poliestireno extrudido) e de outros produtos de isolamento devido à sua utilização de ar como isolante e estabilidade inerente a longo prazo (50 anos+).

A selecção de produtos e a iniciação são mais fáceis com a nossa Estimativa Online ou o programa de estimativa em Excel Excel®.

Insulation Values of Insulated Concrete Forms

Mais Opções

Aviso: A espessura da espuma de EPS no interior do edifício não deve exceder 108mm a menos que seja aprovada por um engenheiro licenciado e pela autoridade competente. Algumas configurações / espessuras de isolamento podem não ser permitidas pelas normas sem as respetivas aprovações específicas - consulte o seu engenheiro..   Notas: MTO = Massa Térmica otimizada; Todos os valores U indicados contêm U-2.14 para: ar interior, 12,7mm pladur, 152mm de betão, 16mm acabamento e ar exterior.

Tipos de Painéis EPS Quad-Lock; Densidades
Painel: Espessura Densidade
Nominal
Densidade
Média
Densidade Min.
ASTM C303
Regular: 57mm 32 g/l 30 g/l 28.8 g/l
Ultra: 79mm 24 g/l 22.2 g/l 21.7 g/l
Plus: 108mm 24 g/l 22.2 g/l 21.7 g/l
Extra: 102mm 20 g/l 19 g/l 18 g/l
Quad-Deck: 178-318 mm 20 g/l 20 g/l 18 g/l

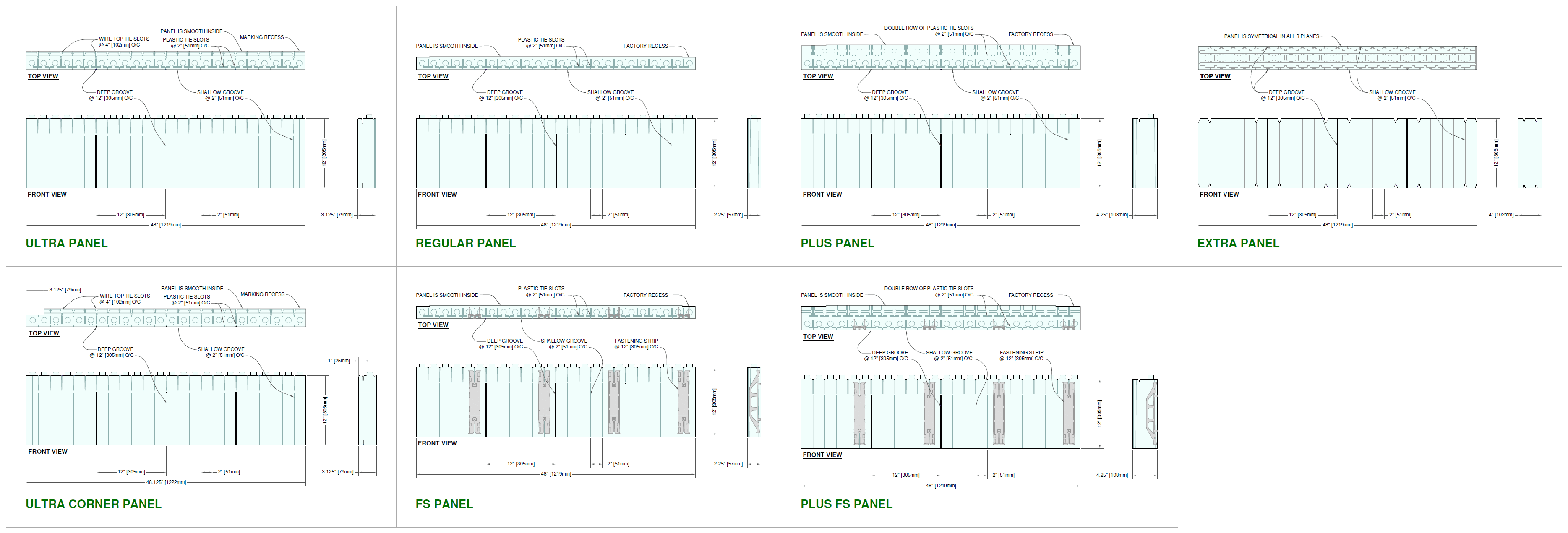

Dimensões dos Painéis
Quad-Lock Panel Dimensions

57mm Painéis FS
Quad-Lock FS Panel with exposed Fastening strips for illustration

102mm PLUS-FS Panels
Quad-Lock PLUS-FS Panel

Dicas de construção:

Use Quad-Lock Plus Panels for:

  1. Isolamento adicional (normalmente no exterior do edifício),
  2. Transições de espessura de parede (por exemplo, de 8" a 6" de espessura de betão, ou
  3. Uma "faixa de barriga" (um detalhe em relevo horizontal elevado entre histórias) para aplicação em estuque em aplicações de vários andares.

Utilizar Quad-Lock Paineís FS para a fixação:

  1. Decking ou outro acabamento que exija uma superfície de fixação contínua, ou
  2. Rodapés ou Molduras usando uma fila de Painéis FS na parte inferior ou superior de uma parede, ou
  3. Beirados - Coloque uma fila de Painéis FS mesmo com a elevação do beirado; trace uma linha onde o beirado se junta à parede; Cole e aparafuse um suporte horizontal 50mmx102mm nos Painéis FS para suportar o material do beiral onde este intersecta a parede.
